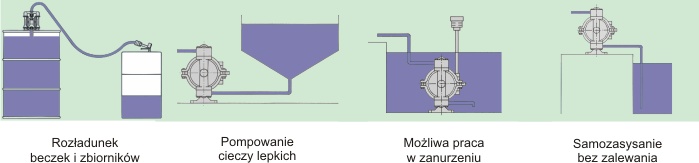

Pompy dwumembranowe napędzane sprężonym powietrzem firmy Lutz to urządzenia niezwykle rozsądne cenowo w zakupie, a przy tym mające szereg zalet:
– mogą pracować na sucho,
– są w pełni samozasysające nawet na sucho - bez zalewania,
– nie ulegają uszkodzeniu przy pracy na zamknięty zawór tłoczny,
– mogą okresowo pracować w zanurzeniu,
– bardzo łatwa regulacja wydajności (zaworem na linii doprowadzającej powietrze lub zaworem na tłoczeniu),
– mogą tłoczyć ciecze zanieczyszczone ciałami stałymi,
– bardzo rozsądne cenowo (klient płaci za samą pompę bez kosztów silnika i przekładni),
– z uwagi na napęd pneumatyczny są idealne wszędzie tam, gdzie istnieje zagrożenie wybuchem (nie ma konieczności stosowania specjalnego silnika w wykonaniu
przeciwwybuchowym),
– szeroka gama wykonań materiałowych (aluminium, stal nierdzewna, polipropylen, PVDF i inne).

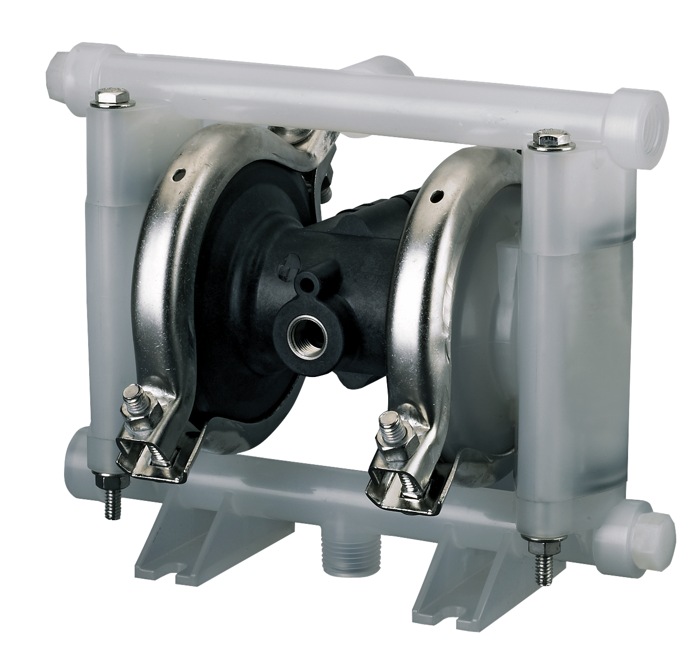

Pompy dwumembranowe - plastikowe 1/4"
wydajność maksymalna: 16 l/min = 0,96 m3/h
wydajność nominalna: 10 l/min = 0,6 m3/h
ssanie na sucho: 6m
ssanie z membranami Teflonowymi: 5m
ciśnienie robocze: maks. 6,8 bar
ciała stałe: do ø1,6mm
5700-000 DMP-1/4-PPB (polipropylen/Geolast)
5700-020 DMP-1/4-PPE (polipropylen/Santoprene)
5700-040 DMP-1/4-PPT (polipropylen/Teflon)
5700-100 DMP-1/4-KNT (PVDF/Teflon)
5700-060 DMP-1/4-NT (nylon/Teflon)
5700-180 DMP-1/4-NEC (nylon/Santoprene) ATEX
5700-140 DMP-1/4-NTC (nylon/Teflon) ATEX
ATEX = Ex II 2G CT4
Pompy dwumembranowe - plastikowe 3/8"
wydajność maksymalna: 34 l/min = 2,04 m3/h
wydajność nominalna: 21 l/min = 1,26 m3/h
ssanie na sucho: 5,2m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8 bar
ciała stałe: do ø1,6mm
ciała stałe z zaworami Max-Pass: do ø6,4mm
5706-000 DMP-3/8-PPB (polipropylen / Geolast)
5706-020 DMP-3/8-PPE (polipropylen / Santoprene)
5706-040 DMP-3/8-PPT (polipropylen / Teflon)
5706-060 DMP-3/8-PPV (polipropylen / Viton)
5706-080 DMP-3/8-KNE (PVDF / Santoprene)
5706-100 DMP-3/8-KNT (PVDF / Teflon)
5706-120 DMP-3/8-KNV (PVDF / Viton)
5706-140 DMP-3/8-NTC (Nylon / Teflon) ATEX
5706-160 DMP-3/8-NTC (Nylon / Geolast) ATEX
5706-180 DMP-3/8-NVC (Nylon / Viton) ATEX
ATEX = Ex II 2G CT4

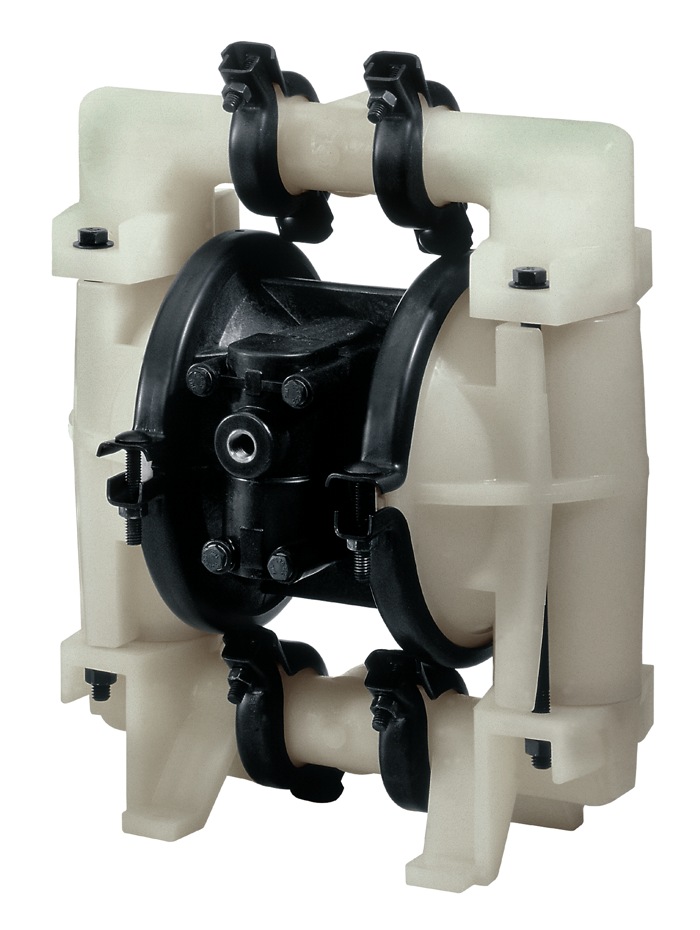

Pompy dwumembranowe - plastikowe 1/2" (na obejmy)
wydajność maksymalna: 53 l/min = 3,18 m3/h
wydajność nominalna: 35 l/min = 2,1 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 6,8 bar
ciała stałe: do ø3,1mm
5701-000 DMP-1/2-PPB (polipropylen / Geolast)
5701-020 DMP-1/2-PPT (polipropylen / Teflon)
5701-100 DMP-1/2-PPE (polipropylen / Santoprene)
5701-120 DMP-1/2-PPV (polipropylen / Viton)
5701-080 DMP-1/2-KNT (PVDF / Teflon)

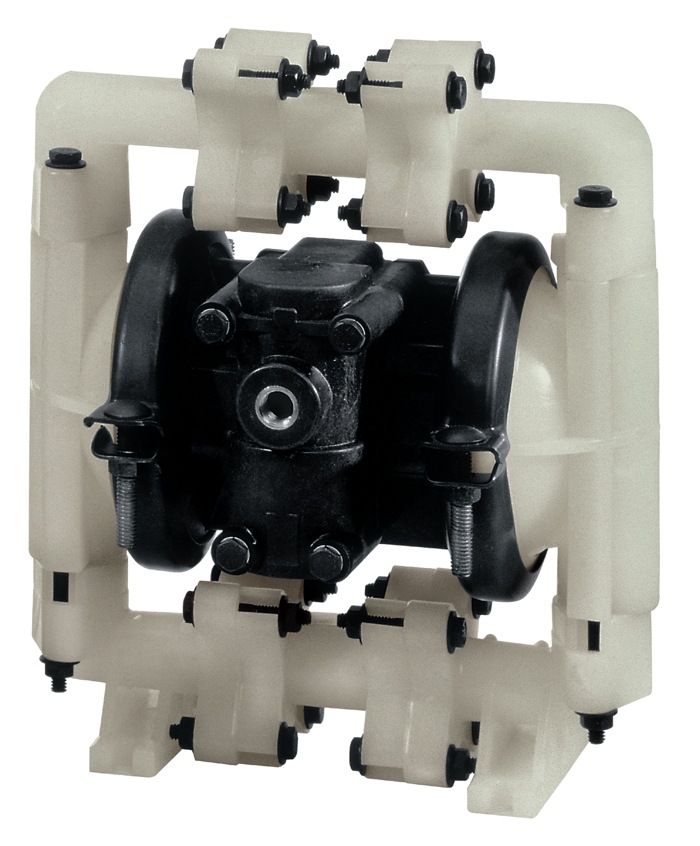

Pompy dwumembranowe - plastikowe 1/2" (na śruby)
wydajność maksymalna: 65 l/min = 3,9 m3/h
wydajność nominalna: 41 l/min = 2,46 m3/h
ssanie na sucho: 6m
ssanie z membranami Teflonowymi: 4,5m
ciśnienie robocze: maks. 8 bar
ciała stałe: do ø3,2mm
ciała stałe z zaworami Max-Pass: do ø9,5mm
5701+000 DMP-1/2-PPB (polipropylen / Geolast)
5701+002 DMP-1/2-PPB Max-Pass (polipropylen / Geolast)
5701+020 DMP-1/2-PPT (polipropylen / Teflon)
5701+100 DMP-1/2-PPE (polipropylen / Santoprene)
5701+102 DMP-1/2-PPE Max-Pass (polipropylen / Santoprene)
5701+120 DMP-1/2-PPV (polipropylen / Viton)
5701+122 DMP-1/2-PPV Max-Pass (polipropylen / Viton)
5701+080 DMP-1/2-KNT (PVDF / Teflon)
5701+040 DMP-1/2-NT (Nylon / Teflon)
5701+160 DMP-1/2-NTC (Nylon / Teflon) ATEX
5701+200 DMP-1/2-NB (Nylon / Geolast)
5701+202 DMP-1/2-NB Max-Pass (Nylon / Geolast)
ATEX = Ex II 2G CT4
Pompy dwumembranowe - plastikowe 1" (na obejmy)
wydajność maksymalna: 152 l/min = 9,12 m3/h
wydajność nominalna: 95 l/min = 5,7 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 6,8 bar
ciała stałe: do ø6,4mm
5702-000 DMP-1-PPB (polipropylen / Geolast)
5702-020 DMP-1-PPT (polipropylen / Teflon)
5702-100 DMP-1-PPE (polipropylen / Santoprene)
5702-120 DMP-1-PPV (polipropylen / Viton)
5702-080 DMP-1-KNT (PVDF / Teflon)
5702-180 DMP-1-KNV (PVDF / Viton)
Pompy dwumembranowe - plastikowe 1" (na śruby)
wydajność maksymalna: 156 l/min = 9,36 m3/h
wydajność nominalna: 98 l/min = 5,88 m3/h
ssanie z zaworami Max-Pass: 5,5m
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8 bar
ciała stałe: do ø6,4mm
ciała stałe z zaworami Max-Pass: do ø19mm
5702+000 DMP-1-PPB (polipropylen / Geolast)
5702+002 DMP-1-PPB Max-Pass (polipropylen / Geolast)
5702+100 DMP-1-PPE (polipropylen / Santoprene)
5702+102 DMP-1-PPE Max-Pass (polipropylen / Santoprene)
5702+020 DMP-1-PPT (polipropylen / Teflon)
5702+120 DMP-1-PPV (polipropylen / Viton)
5702+122 DMP-1-PPV Max-Pass (polipropylen / Viton)
5702+080 DMP-1-KNT (PVDF / Teflon)
5702+180 DMP-1-KNV (PVDF / Viton)
5702+182 DMP-1-KNV Max-Pass (PVDF / Viton)
Pompy dwumembranowe - plastikowe 1 1/2"
wydajność maksymalna: 492 l/min = 29,5 m3/h
wydajność nominalna: 308 l/min = 18,48 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,2 bar
ciała stałe: do ø6,4mm
5703+000 DMP-1 1/2-PPB (polipropylen / Geolast)
5703+020 DMP-1 1/2-PPT (polipropylen / Teflon)
5703+100 DMP-1 1/2-PPE (polipropylen / Santoprene)
5703+070 DMP-1 1/2-KNE (PVDF / Santoprene)
5703+080 DMP-1 1/2-KNT (PVDF / Teflon)
Pompy dwumembranowe - plastikowe 2"
wydajność maksymalna: 681 l/min = 40,8 m3/h
wydajność nominalna: 426 l/min = 25,6 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze pomp PP: maks. 6,8 bar
ciśnienie robocze pomp PVDF: maks. 4,8 bar
ciała stałe: do ø8,2mm
5704+000 DMP-2-PPB (polipropylen / Geolast)
5704+020 DMP-2-PPT (polipropylen / Teflon)
5704+100 DMP-2-PPE (polipropylen / Santoprene)
5704+220 DMP-2-PPT/TF (polipropylen / Teflon)
5704+060 DMP-2-KNT (PVDF / Teflon)
5704+240 DMP-2-KNT/TF (PVDF / Teflon)
TF = dodatkowe pokrycie Teflonem zewnętrznych śrub i obejm

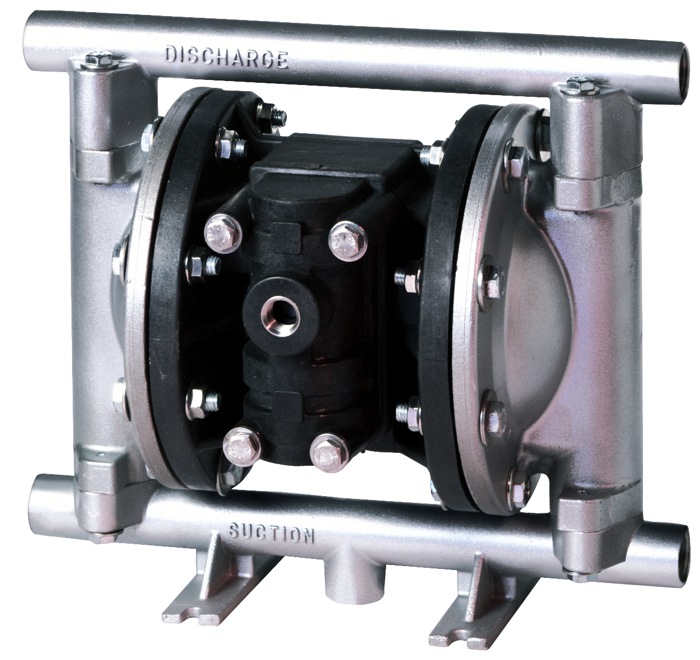

Pompy dwumembranowe - metalowe 1/2"
wydajność maksymalna: 65 l/min = 3,9 m3/h
wydajność nominalna: 41 l/min = 2,46 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,0 bar
ciała stałe: do ø3,2mm
5711+000 DMP-1-ALB (aluminium / Geolast) ATEX
5711+040 DMP-1-ALE (aluminium / Santoprene) ATEX
5711+020 DMP-1-ALT (aluminium / Teflon) ATEX
5711+060 DMP-1-ALV (aluminium / Viton) ATEX
5721+040 DMP-1-SSB (stal nierdzewna / Geolast) ATEX
5721+020 DMP-1-SSE (stal nierdzewna / Santoprene) ATEX
5721+000 DMP-1-SST (stal nierdzewna / Teflon) ATEX
5721+060 DMP-1-SSV (stal nierdzewna / Viton) ATEX
ATEX = Ex II 2G CT4

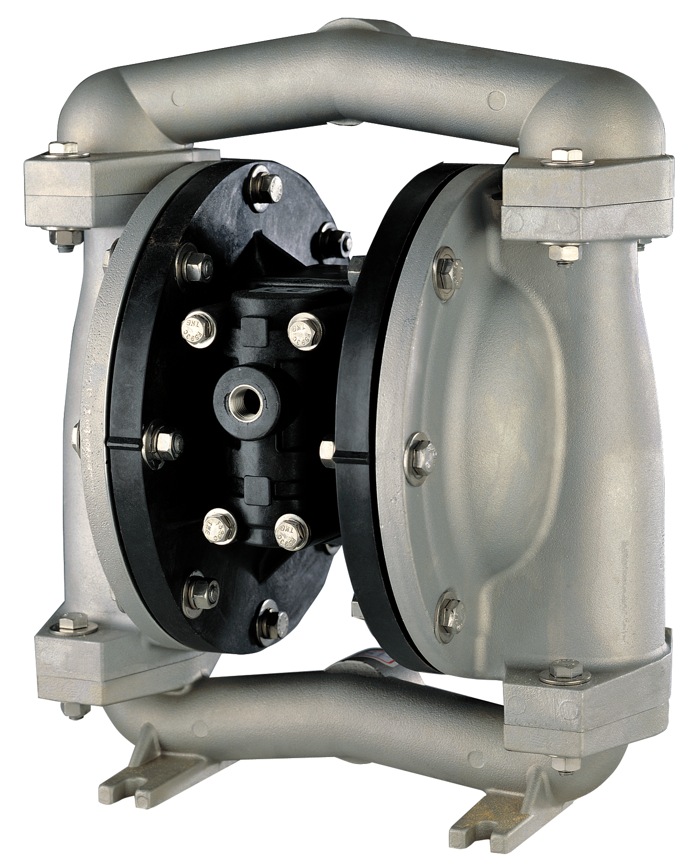

Pompy dwumembranowe - metalowe 1"
wydajność maksymalna: 156 l/min = 9,36 m3/h
wydajność nominalna: 98 l/min = 5,88 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,0 bar
ciała stałe: do ø6,4mm
5712+000 DMP-1-ALB (aluminium / Geolast) ATEX
5712+040 DMP-1-ALE (aluminium / Santoprene) ATEX
5712+020 DMP-1-ALT (aluminium / Teflon) ATEX
5712+060 DMP-1-ALV (aluminium / Viton) ATEX
5722+040 DMP-1-SSB (stal nierdzewna / Geolast) ATEX
5722+020 DMP-1-SSE (stal nierdzewna / Santoprene) ATEX
5722+000 DMP-1-SST (stal nierdzewna / Teflon) ATEX
5722+060 DMP-1-SSV (stal nierdzewna / Viton) ATEX
ATEX = Ex II 2G CT4
Pompy dwumembranowe - metalowe 1 1/2"
wydajność maksymalna: 492 l/min = 29,5 m3/h
wydajność nominalna: 308 l/min = 18,5 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,2 bar
ciała stałe: do ø6,4mm
5713+000 DMP-1 1/2-ALB (aluminium / Geolast)
5713+020 DMP-1 1/2-ALT (aluminium / Teflon)
5713+040 DMP-1 1/2-ALE (aluminium / Santoprene)
5713+021 DMP-1 1/2-ALTS (aluminium / Teflon przewodzący + Santoprene) ATEX
5723+000 DMP-1 1/2-SSB (stal nierdzewna / Geolast)
5723+020 DMP-1 1/2-SST (stal nierdzewna / Teflon)
5723+040 DMP-1 1/2-SSE (stal nierdzewna / Santoprene)
5723+021 DMP-1 1/2-SSTS (stal nierdzewna / Teflon przewodzący + Santoprene) ATEX
ATEX = Ex II 2G CT4
Pompy dwumembranowe - metalowe 2"
wydajność maksymalna: 681 l/min = 40,9 m3/h
wydajność nominalna: 426 l/min = 25,6 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,2 bar
ciała stałe: do ø6,4mm
5714+000 DMP-2-ALB (aluminium / Geolast)
5714+020 DMP-2-ALT (aluminium / Teflon)
5714+040 DMP-2-ALE (aluminium / Santoprene)
5714+021 DMP-2-ALTS (aluminium / Teflon przewodzący + Santoprene) ATEX
5724+000 DMP-2-SST (stal nierdzewna / Teflon)
5724+020 DMP-2-SSE (stal nierdzewna / Santoprene)
5724+040 DMP-2-SSB (stal nierdzewna / Geolast)
5724+021 DMP-2-SSTS (stal nierdzewna / Teflon przewodzący + Santoprene) ATEX
ATEX = Ex II 2G CT4
Pompy dwumembranowe - metalowe 3"
wydajność maksymalna: 965 l/min = 57,9 m3/h
wydajność nominalna: 603 l/min = 36,2 m3/h
ssanie na sucho: 4,5m
ssanie z membranami Teflonowymi: 3m
ciśnienie robocze: maks. 8,5 bar
ciała stałe: do ø11,1mm
5715+000 DMP-3-ALB (aluminium / poliuretan + NBR)
5715+020 DMP-3-ALE (aluminium / Santoprene + EPDM)
5715+040 DMP-3-ALT (aluminium / Teflon)
5715+060 DMP-3-ALV (aluminium / Viton)
Pompy dwumembranowe powietrzne - szacunkowe ograniczenia lepkości
| model |
lepkość maksymalna |
| DMP 1/4" |
2 000 - 3 000 mPas |
| DMP 3/8" |
4 000 mPas |
| DMP 1/2" |
5 000 mPas |
| DMP 1" |
5 000 - 6 000 mPas |
| DMP 1 1/2" |
15 000 - 20 000 mPas |
| DMP 2" |
20 000 mPas |
| DMP 3" |
22 000 mPas |

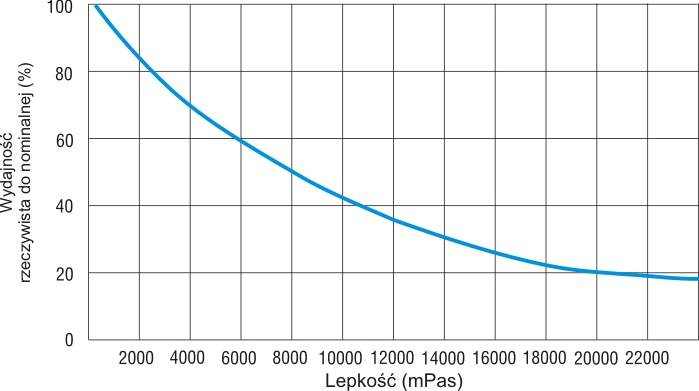

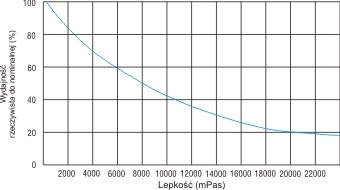

Pompy dwumembranowe powietrzne - spadek wydajności od lepkości

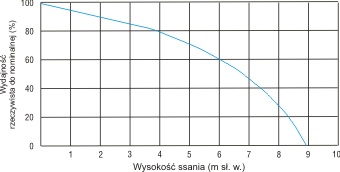

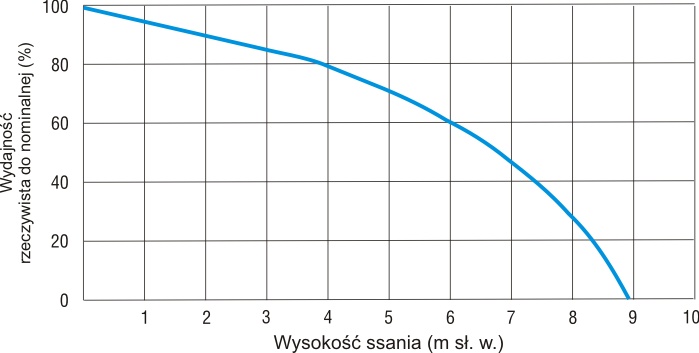

Pompy dwumembranowe powietrzne - spadek wydajności od głębokości ssania
Pompy dwumembranowe powietrzne - akcesoria
Do pomp dwumembranowych oferujemy szereg akcsesoriów jak np. przyłacza, węże, przepływomierze, tłumiki pulsacji, zawory Max-Pass, itd.

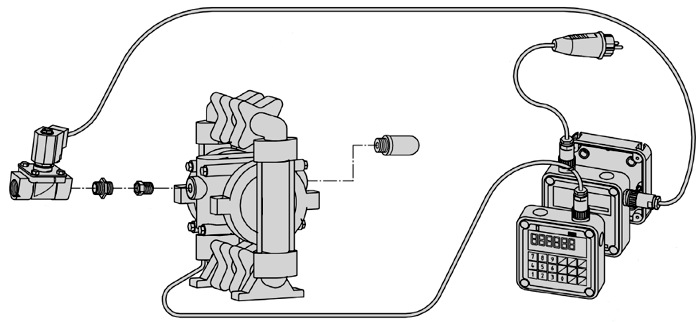

Pompy dwumembranowe powietrzne - dozowanie
Pompy dwumembranowe powietrzne mogą być sercem układu dozującego. Mamy wtedy dwie opcje:
- instalacja przepływomierza na linii tłocznej pompy (z wykorzystaniem tłumika pulsacji),
- instalacja układu zliczającego „wydechy” pompy.
W obu przypadkach przepływomierz może także zatrzymać pompę (tzw. układ odmierzania) po zadozowaniu wymaganej porcji cieczy.
Pompy dwumembranowe powietrzne - legenda
Acetal = POM = polioksymetylen,
EPDM = kauczuk etylenowo-propylenowy,
Geolast = mieszanka NBR/PP,
Kynar = PVDF = polifluorek winylidenu,
NBR = kauczuk nitrylowy,
Nylon = PA = poliamid,
PP = polipropylen,
Santoprene = mieszanka EPDM/PP,
Teflon = PTFE = policzterofluoroetylen,
Viton = FPM = kauczuk fluorowy.
