Pompy zębate z zazębieniem zewnętrznym są powszechnie stosowane w wielu gałęziach przemysłu do tłoczenia najróżniejszych cieczy począwszy od olejów i smarów, poprzez różnego rodzaju kleje, lakiery, farby, aż po żywice, jak również masy bitumiczne i czekoladę.

Na życzenie zestawy dostępne w wersji przeciwwybuchowej ATEX.

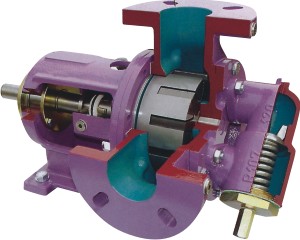

Victor - pompy zębate typoszereg R

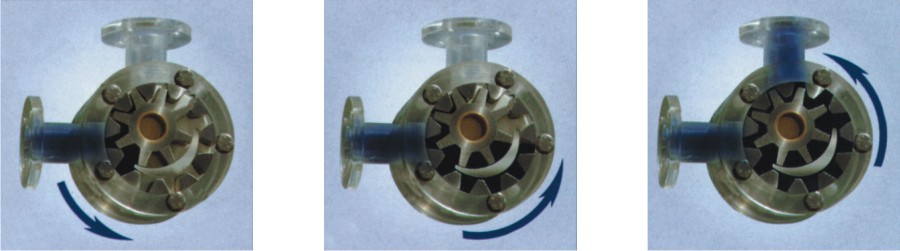

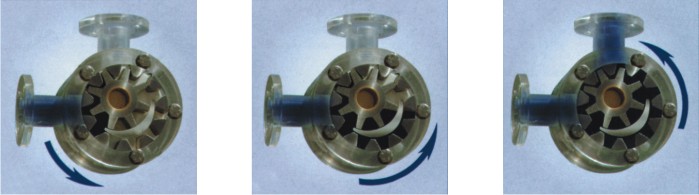

Pompy zębate są pompami objętościowymi (wyporowymi). Z uwagi na zwiększenie się, w trakcie części obrotu, komory pomiędzy dwoma kołami zębatymi, ciecz zostaje zassana do tej komory. Następnie porcja cieczy jest transportowana w pompie i dostarczana do króćca tłocznego. W tej części obrotu, komory pomiędzy zębami są zmniejszane, co powoduje wypłynięcie cieczy z pompy. Proces ten przedstawia ilustracja z boku.

Victor - pompy zębate R - zasada działania

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R35	1 1/2" - 40	200	1450	3,7	1,4	1,7
0,043 l/obrót		1 000	960	2,5	1,2	1,5
		4 000	720	1,9	1,2	1,4
		12 000	560	1,5	1,1	1,3
		25 000	450	1,2	1,0	1,2
		50 000	355	1,0	0,9	1,0

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R40	1 1/2" - 40	200	1450	6,9	2,0	2,8
0,080 l/obrót		1 000	960	4,6	1,6	2,2
		4 000	720	3,5	1,6	2,0
		12 000	560	2,7	1,5	1,8
		25 000	450	2,2	1,3	1,6
		50 000	355	1,7	1,1	1,3

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R50	2" - 50	200	960	12,6	3,0	4,5
0,22 l/obrót		1 000	720	9,6	2,8	3,9
		4 000	560	7,5	2,7	3,6
		12 000	450	6,1	2,6	3,4
		25 000	355	4,9	2,2	2,8
		50 000	280	3,8	1,8	2,3

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R65	2 1/2" - 65	200	720	20,5	5,6	8,1
0,48 l/obrót		1 000	560	16,1	5,2	7,2
		4 000	450	13,1	5,0	6,6
		12 000	355	10,4	4,4	5,7
		25 000	280	8,3	3,6	4,6
		50 000	224	6,7	2,9	3,7

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R80	3" - 80	200	630	42,8	8,9	13,9
1,15 l/obrót		1 000	500	34,4	9,0	13,1
		4 000	400	27,9	9,1	12,5
		12 000	315	22,3	8,5	11,3
		25 000	250	17,7	7,5	9,6
		50 000	200	14,3	6,5	8,2

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R105	4" - 100	200	560	75,5	14,7	23,7
2,25 l/obrót		1 000	450	61,0	15,4	22,8
		4 000	355	48,7	16,0	22,0
		12 000	280	38,9	15,9	20,6
		25 000	224	31,3	14,3	18,3
		50 000	180	25,6	12,6	15,8

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R150	6" - 150	200	500	114,0	20,7	34,0
3,8 l/obrót		1 000	400	91,9	21,3	32,1
		4 000	315	73,1	21,6	30,3
		12 000	250	58,5	21,2	28,3
		25 000	200	47,1	19,0	24,8
		50 000	160	38,0	16,9	21,6

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R180	6" - 150	200	400	163,0
6,8 l/obrót		1 000	315	128,0
		4 000	250	102,0
		12 000	200	81,6
		25 000	160	65,3
		50 000	125	51,0

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R200	8" - 200	200	315	265,0
14,0 l/obrót		1 000	250	210,0
		4 000	200	168,0
		12 000	160	135,0
		25 000	125	105,0
		50 000	100	84,0

typ	przyłącza cale - mm	lepkość mm²/s	obroty obr/min	wydajność m³/h	moc przy 4 bar kW	moc przy 8 bar kW
R250	10" - 250	200	280	353,0
21,0 l/obrót		1 000	224	282,0
		4 000	180	227,0
		12 000	140	176,0
		25 000	112	141,0
		50 000	90	113,0

Download

Victor - pompy zębate z zazębieniem wewnętrznym - katalog ogólny [142 KB]
