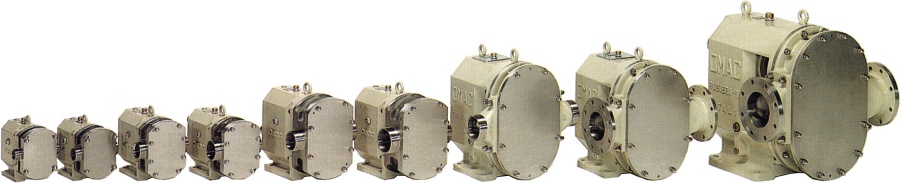

Pompy krzywkowe ekonomiczne
Pompy krzywkowe typoszeregu B są produkowane od kilkunastu lat - niezwykle wytrzymała i sprawdzona konstrukcja. Pełny zakres wydajności, ciśnień oraz możliwych wykonań opcjonalnych przy niezwykle rozsądnej cenie stawiają je w grupie najczęściej wybieranych urządzeń przez firmy spożywcze, kosmetyczne i farmaceutyczne.

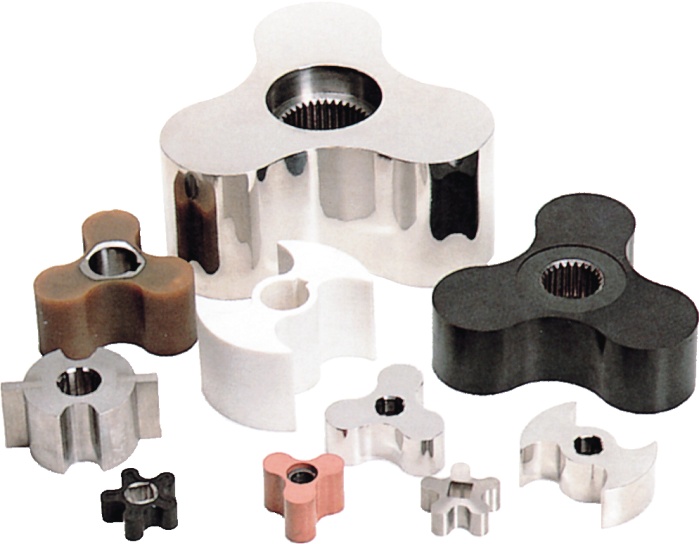

Pompy krzywkowe ekonomiczne - różne krzywki

Pompy krzywkowe ekonomiczne - różne krzywki
Szereg różnych kształtów krzywek umożliwia dostosowanie pompy do konkretnych warunków pracy - ciśnień i cieczy:

koniczynki "tri-lobe" - powszechnego stosowania, najpopularniejsze,

kłykcie "dual-wing" (sierpy) - do wyższych ciśnień,

owale "bi-lobe" - dla najdelikatniejszego tłoczenia cieczy z wrażliwymi ciałami stałymi,

koła zębate - dla precyzji dozowania w instalacjach dawkujących,

wykonanie ze stopów niezacierających się (tzw. Alloy 88 / Acteon) - przy skokach ciśnienia.

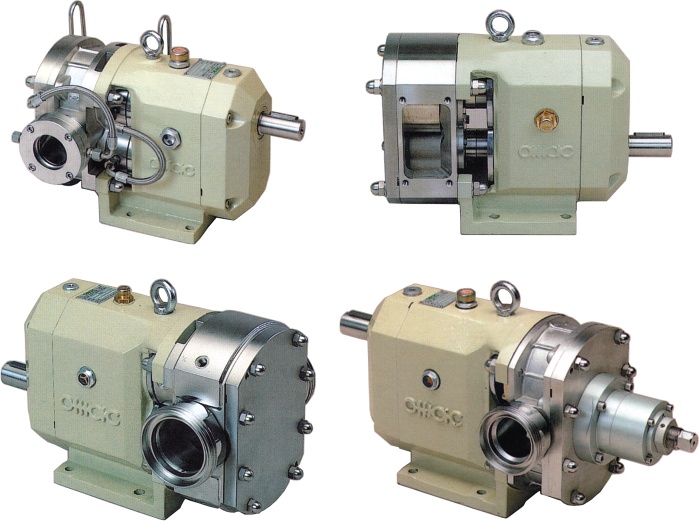

Pompy krzywkowe ekonomiczne - opcje

Pompy mogą być produkowane w różnych konfiguracjach, z różnymi opcjami:

wykonanie aseptyczne - z barierami cieczowymi lub parowymi na przyłączach, uszczelnieniach i deklu pompy,

poszerzony (prostokątny) wlot - dla bardzo lepkich cieczy jak np. mielone mięso; opcję tę stosuje się często przy ułożeniu pionowym pompy tak, aby wlot znajdował się od góry,

płaszcz grzewczy - na korpusie i/lub pokrywie tylnej pompy dla zapewnienia, że ciecz nie zastygnie w pompie,

uszczelnienia przepłukiwane - dla cieczy krystalizujących,

ciśnieniowy zawór bezpieczeństwa - zabezpiecza pompę przed wzrostem ciśnienia w przypadku nieprawidłowego funkcjonowania linii odbiorczej ciecz.
Pompy krzywkowe - opcje

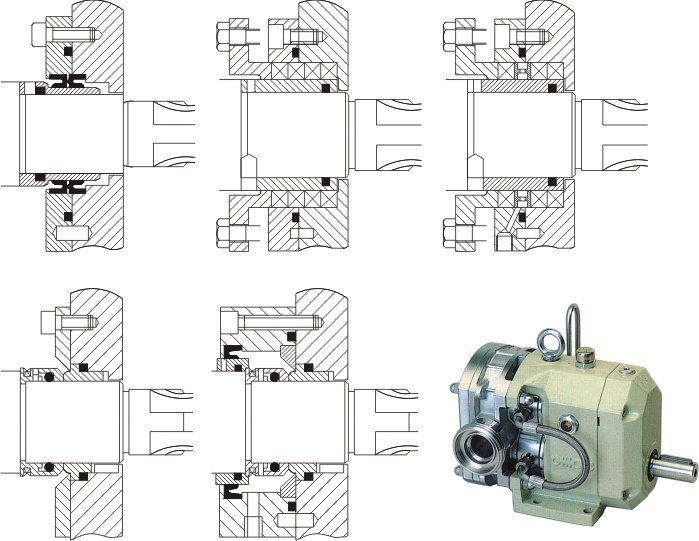

Pompy krzywkowe ekonomiczne - uszczelnienia

Pompy krzywkowe ekonomiczne - uszczelnienia
Różne aplikacje wymagają różnych uszczelnień:

uszczelka wargowa - najprostsze i najtańsze rozwiązanie dla cieczy o właściwościach samosmarujących jak oleje i tłuszcze; wykonane z Vitonu lub PTFE; także specjalne wykonanie do czekolady,

klasyczne sznurowe - do produktów klejących jak żywice, klej kauczukowy, molasa i wszędzie tam, gdzie uszczelnienie mechaniczne czołowe jest niedopuszczalne,

sznurowe z barierą cieczową - ciecz zewnętrzna utrzymuje uszczelnienie mokre i chłodne - rozwiązanie dla mediów bardzo gorących,

mechaniczne pojedyncze - najczęściej stosowane rozwiązanie - proste i higieniczne; dostępne w różnych wykonaniach materiałowych w zależności od pompowanej cieczy (grafit, ceramika, stal kwasoodporna, węglik krzemu, węglik wolframu i inne),

mechaniczne przepłukiwane - woda lub inna ciecz robocza zapewnia chłodzenie i smarowanie uszczelnienia także w sytuacji pracy na sucho oraz zabezpiecza powierzchnię uszczelnień np. przed osadami z syropów, winianów, itp.

Pompy krzywkowe ekonomiczne - dobór

Pompy krzywkowe ekonomiczne - dobór

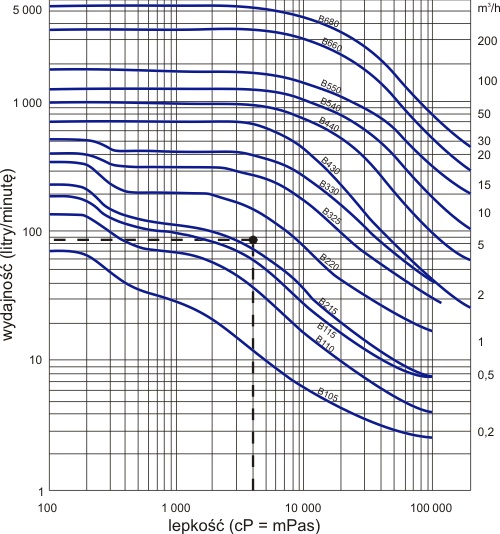

Do wstępnego dobrania modelu pompy można skorzystać z poniższego wykresu. Na wykresie pokazano przykładowy dobór pompy dla cieczy o lepkości 4000 cP (np. słodkie mleko skondensowane lub żel do włosów) i wydajności 85 l/min.
Ten wstępny dobór (model B220) musi być potwierdzony analizą instalacji (np. rodzaj cieczy pompowanej, dostępna nadwyżka antykawitacyjna - NPSHa, parametry rurociągu ssawnego, prężność par, straty ciśnienia na rurociągu tłocznym, itd.).
Pompy krzywkowe ekonomiczne - dobór
model wydajność teoretyczna
[litr/obrót]
maksymalne ciśnienie
ST/SM [bar]
maksymalne
obroty [obr/min]
maksymalna
moc [kW]
przyłącza
B105 0,07 10 / 15 1000 4 DN40 - 1 1/2"
B110 0,12 10 / 15 1000 4 DN40 - 1 1/2"
B115 0,18 7 / 12 1000 5,5 DN40 - 1 1/2"
B215 0,23 10 / 15 950 5,5 DN40 - 1 1/2"
B220 0,34 7 / 12 950 5,5 DN50 - 2"
B325 0,55 10 / 15 720 11 DN65 - 2 1/2"
B330 0,70 7 / 12 720 11 DN80 - 3"
B430 1,16 10 / 15 600 22 DN80 - 3"
B440 1,55 7 / 12 600 22 DN100 - 4"
B540 2,40 7 / 10 500 30 DN100 - 4"
B550 4,00 5 / 7 500 30 DN125 - 5"
B660 7,00 7 / 10 500 75 DN150 - 6"
B680 10,50 5 / 7 500 75 DN200 - 8"

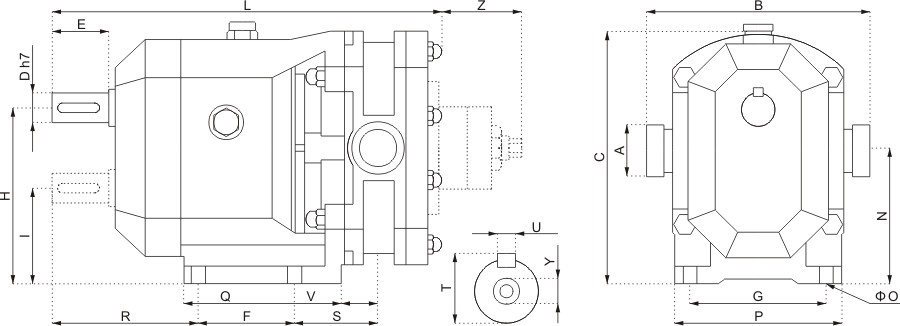

Pompy krzywkowe ekonomiczne - wymiary

Pompy krzywkowe ekonomiczne - wymiary

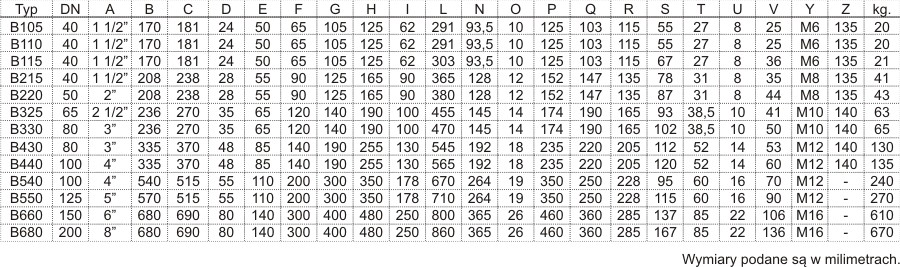

Pompy krzywkowe ekonomiczne - wymiary tabela
