Pompy zębate z zazębieniem zewnętrznym Cucchi

Popularne pompy zębate z zazębieniem zewnętrznym do tłoczenia takich cieczy jak oleje, tłuszcze, żywice, lakiery, itp.

Dostępne typoszeregi:
BG, MG, BZ, BX, MX - pompy z wolnym wałkiem,
F, FT, FM - pompy typu "monoblok" czyli pompa z silnikiem na wspólnym wale,
S, SK - NOWOŚĆ!
WP, WZ - pompy z wolnym wałkiem małych wydajności,
N - pompy o wysokiej precyzji dozowania.

Dostępne wykonania materiałowe to żeliwo, mosiądz lub stal kwasoodporna.

Na życzenie zestawy dostępne w wersji przeciwwybuchowej ATEX.

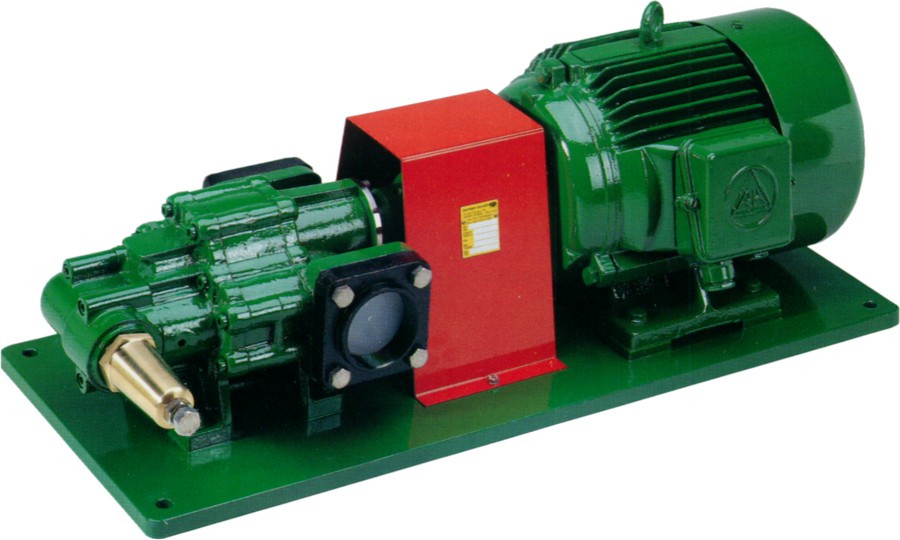

Pompy zębate BG, MG, BZ, BX i MX

Są to pompy przeznaczone do tłoczenia różnych cieczy o temperaturach do 300°C, ciśnieniach do 10 bar i lepkościach do 100 000 cSt. Całą serię stanowi 18 modeli pomp – w tym żeliwnych, brązowych i ze stali nierdzewnej osiągających wydajaności do 38 m³/h.
Pompy te dostępne są z uszczelnieniami klasycznymi – sznurowymi (B), mechanicznymi czołowymi (C) lub podwójnymi mechanicznymi (CC).
Na życzenie pompy mogą być wyposażone w płaszcz grzewczy (CP) albo ciśnieniowy zawór bezpieczeństwa.

Oznaczenia wykonań materiałowych:

BG/MG – obudowa z żeliwa – koła zębate i wałki ze stali węglowej – zawór z mosiądzu,

BZ – obudowa i koła zębate z brązu – wałki ze stali nierdzewnej AISI 316 – zawór z mosiądzu,

MX/BX – obudowa, koła zębate, wałki i zawór ze stali nierdzewnej AISI 316.

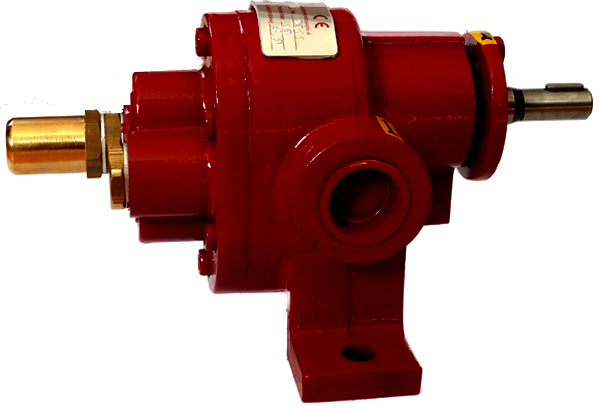

Pompy MG - nowy typoszereg

Pompy MG w rozmiarach od MG 5 do MG 25 zastępują modele BG. Nowy typoszereg ma te same wymiary główne (np. wysokość wałka, otwory montażowe) i zmienione niektóre wymiary mniej istotne (np. wysokość i szerokość łap).

Wszystkie pompy od MG 5 do MG 25 mają ujednolicone przyłącza gwintowane 3/4".

model	przyłącza	wydajność przy danym ciśnieniu [litry/minutę]				pobór mocy przy danym ciśnieniu [kW]				NPSHr [m]
		2,5 bar	5,0 bar	7,5 bar	10 bar	2,5 bar	5,0 bar	7,5 bar	10 bar
BG / MG 5	1/2" / 3/4"	6	5,9	5,7	5,5	0,15	0,17	0,19	0,22	4
BG / MG 10	1/2" / 3/4"	12,5	12	11,5	11,5	0,19	0,22	0,26	0,34	4
BG / MG 15	3/4"	18,5	18	17,5	17,5	0,22	0,26	0,34	0,41	4
BG / MG 25	3/4"	25	24	23	22	0,30	0,37	0,52	0,60	4
BG / MG 40	1"	43	42	41	40	0,45	0,75	0,89	1,12	4
BG / MG 50	1 1/2"	55	53	51	50	0,52	0,89	1,12	1,34	4
BG / MG 70	1 1/2"	77	75	74	72	0,75	1,23	1,49	1,72	4
BG / MG 100	2"	114	110	105	100	0,89	1,49	2,01	2,76	4
BG / MG 150	2"	166	162	158	153	1,19	2,01	2,98	4,10	4
BG / MG 200	2 1/2"	215	212	208	205	1,64	2,76	4,10	5,59	5
BG / MG 250	2 1/2"	265	261	255	251	1,86	3,36	5,22	6,71	5
BG / MG 300	2 1/2"	320	314	306	300	2,24	3,73	5,59	7,46	5
BG / MG 350	2 1/2"	371	365	359	352	2,46	4,47	6,56	8,95	5
BG / MG 400	2 1/2"	418	415	411	406	2,76	5,00	7,46	9,69	5
BG / MG 450	3"	472	468	459	453	2,91	5,97	8,20	11,19	5
BG / MG 500	3"	525	515	510	505	3,36	6,34	9,40	11,93	5
BG / MG 550	3"	570	560	550	546	3,73	6,86	10,29	13,80	5
BG / MG 600	3"	625	619	614	609	4,10	7,46	11,19	15,06	5

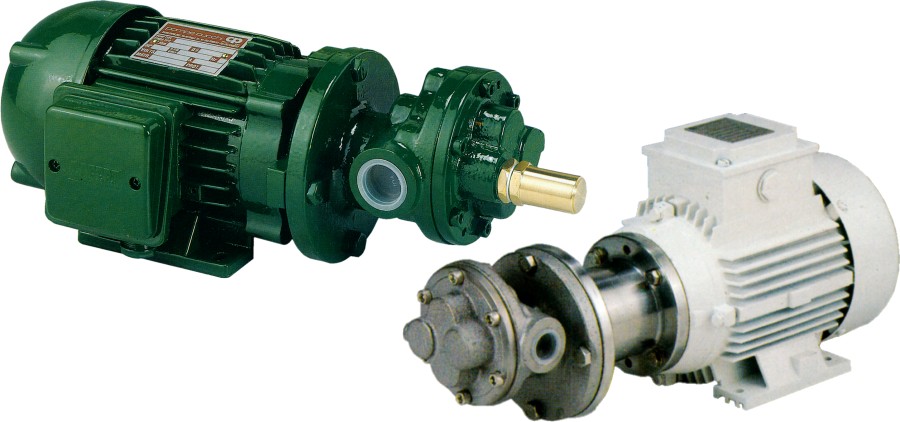

Pompy zębate F, FT i FM

Są to pompy zębate monoblokowe przeznaczone do tłoczenia różnych cieczy jak paliwa, oleje (w tym olej opałowy i napędowy) o temperaturach do 200°C i ciśnieniach do 10 bar.

Cały typoszereg stanowi kilkanaście modeli pomp – w tym żeliwnych, brązowych
i ze stali nierdzewnej osiągających wydajności do 70 l/min.

Oznaczenia materiałowe:
G – żeliwo G25, (uszczelnienie: ceramika / grafit / NBR),
Z – brąz B14, (uszczelnienie: ceramika / grafit / Viton),
X – stal nierdzewna 1.4401, (uszczelnienie: ceramika / grafit / Viton).

Oznaczenia typów:
FG, FZ, FX – pompa z kołnierzem do standardowych silników B3/B14,
FTG, FTZ, FTX – pompa z silnikiem 3-f, IP-54 1400 obr/min, dla ciśnień do 5 bar,
FMG, FMZ, FMX – pompa z silnikiem 3-f, IP-54 1400 obr/min, dla ciśnień do 10 bar.

Na życzenie dostępne także wykonania:
• z wbudowanym zaworem bezpieczeństwa,
• uszczelnienie ceramika/grafit/Viton, SiC/SiC/Viton lub SiC/SiC/PTFE,
• koło zębate bierne lub oba koła zębate z tworzywa sztucznego,
• łożyska ślizgowe z PTFE,
• uszczelnienie mechaniczne umożliwiające pracę pompy w obu kierunkach,
• silniki jednofazowe.

Pompy zębate F, FT i FM - parametry

model	przyłącza	wydajność nominalna	wydajność nominalna	ciśnienie maksymalne	moc silnika	masa
FM 5	1/2"	5 l/min	0,3 m³/h	10 bar	0,25 kW	7,8 kg
FT 10	3/4"	10 l/min	0,6 m³/h	5 bar	0,25 kW	8,5 kg
FM 10	3/4"	10 l/min	0,6 m³/h	10 bar	0,37 kW	10,0 kg
FT 15	3/4"	15 l/min	0,9 m³/h	5 bar	0,37 kW	10,5 kg
FM 15	3/4"	15 l/min	0,9 m³/h	10 bar	0,55 kW	12,0 kg
FT 25	3/4"	25 l/min	1,5 m³/h	5 bar	0,55 kW	12,5 kg
FM 25	3/4"	25 l/min	1,5 m³/h	10 bar	0,75 kW	14,5 kg
FT 40	1"	40 l/min	2,4 m³/h	5 bar	0,75 kW	16,0 kg
FM 40	1"	40 l/min	2,4 m³/h	10 bar	1,1 kW	17,5 kg
FT 50	1"	50 l/min	3,0 m³/h	5 bar	1,1 kW	17,5 kg
FM 50	1"	50 l/min	3,0 m³/h	10 bar	1,5 kW	21,0 kg
FT 70	1"	70 l/min	4,2 m³/h	5 bar	1,5 kW	22,0 kg
FM 70	1"	70 l/min	4,2 m³/h	10 bar	1,8 kW	23,0 kg

Parametry podane dla oleju o lepkości 6°E przy obrotach 1450 obr/min i przeciwciśnieniu 0 bar. Masa pompy ze standardowym silnikiem.

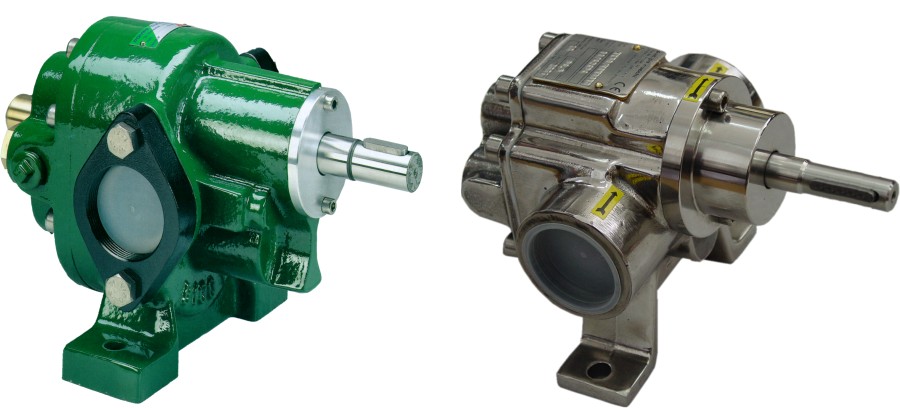

Pompy zębate S i SK - NOWOŚĆ!

Najnowsza generacja pomp zębatych z zazębieniem zewnętrznym. Typoszereg ten wykonany jest z bloku stali nierdzewnej w drodze obróbki mechanicznej, a nie z odlewu. Dzięki temu nie ma żadnego ryzyka żadnych wżerów, pęknięć i defektów.

Pompy te przeznaczone są dla niskiej (od 1 cP) i wysokiej lepkości (do 100.000 cP ).

Dostępne także wykonania bezuszczelnieniowe – ze sprzęgłem magnetycznym oraz zgodne z 2013/34/EU (ATEX) i API 676 - NACE MR0175.

model	przyłącza	maks. obroty [obr/min]	wydajność [litry/godz.]	moc przy 5 bar [kW]	moc przy 10 bar [kW]	moc przy 15 bar [kW]	masa [kg]
S / SK 05	3/4"	1450	300	0,07	0,14	0,21	3,5
S / SK 10	3/4"	1450	600	0,14	0,28	0,43	4
S / SK 15	3/4"	1450	900	0,21	0,43	0,64	5
S / SK 25	3/4"	1450	1 500	0,36	0,71	1,07	8
S / SK 50	1"	1450	3 000	0,71	1,42	2,13	3
S / SK 70	1"	1450	4 200	1,00	2,00	2,99	19
S / SK 100	2"	1450	6 000	1,42	2,85	4,27	27
S / SK 150	2"	1450	9 000	2,13	4,27	6,40	30
S / SK 200	2"	1450	12 000	2,85	5,69	8,54	35
S 300	2"	1450	18 000	4,27	8,10	-	39
S / SK 320	2 1/2"	1450	19 200	4,55	9,11	13,66	43
S / SK 400	2 1/2"	1450	24 000	5,69	11,39	17,08	48
S 500	2 1/2"	1450	30 000	7,12	14,23	21,35	55
S / SK 600	3"	1450	36 000	8,54	17,08	25,62	60
S / SK 800	3"	1450	48 000	11,39	22,77	-	75
S 1000	3"	1450	60 000	14,23	28,47	-	80

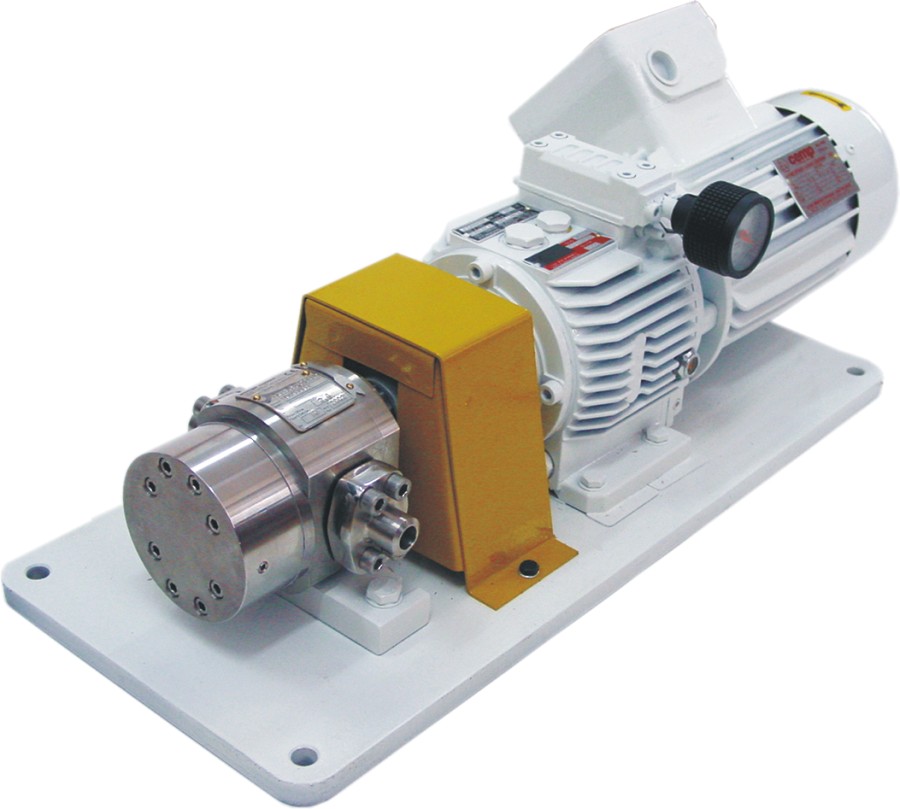

Pompy zębate dozujące N

Pompy zębate do aplikacji dozowania w wykonaniach ze stali nierdzewnej, Hastelloy’u, Tytanu, itd. Standardowe wykonanie to stal nierdzewna AISI 316 z łożyskami ślizgowymi z grafitu i uszczelnieniem mechanicznym ceramika/grafit/Viton. Pompy mają możliwość mycia w układach CIP. Dostępne także wykonania bezuszczelnieniowe – ze sprzęgłem magnetycznym.

Oznaczenia materiałowe: NX – stal nierdzewna, NBZ – brąz,
NH – Hastelloy, NA – stal węglowa,
NTi – Tytan, NT – PTFE, NP – PVDF.

Oznaczenia typowych opcji:
C – uszczelnienie mechaniczne,
CC – podwójne uszczelnienie mechaniczne,
CP – płaszcz grzewczy.

Na życzenie dostępne także wykonania / opcje:
– płaszcz grzewczy,
– podwójne przepłukiwane uszczelnienie mechaniczne,
– bezwyciekowe pompy ze sprzęgłem magnetycznym,
– nietypowe przyłącza,
– zewnętrzny zawór bezpieczeństwa.

Pompy zębate dozujące N - parametry

model	przyłącza	wydajność teoretyczna [ml/obrót]	maks. obroty [obr/min]	zakres dozowania [litry/godz.]	moc przy 5 bar	moc przy 10 bar	moc przy 15 bar	masa [kg]
NAX 2,5	1/4"	1,9	1450	1 - 20	0,08 kW	0,11 kW	0,15 kW	7,0
NAX 3,5	1/2"	2,6	1450	3 - 120	0,13 kW	0,21 kW	0,28 kW	7,2
NAX 10	1/2"	7,8	1450	4 - 400	0,26 kW	0,39 kW	0,52 kW	7,6
NBX 14	3/4"	10,4	1450	80 - 600	0,34 kW	0,54 kW	0,73 kW	7,8
NBX 24	3/4"	17,3	1450	200 - 900	0,46 kW	0,75 kW	1,03 kW	8,3
NCX 41	1"	29,8	1450	400 - 1 300	0,90 kW	1,30 kW	1,69 kW	12,2
NDX 68	1 1/4"	48,9	1450	500 - 2 500	1,35 kW	2,25 kW	3,12 kW	21,2
NDX 100	1 1/4"	78,0	1450	900 - 4 000	2,05 kW	3,05 kW	4,04 kW	24,0
NDX 136	1 1/4"	97,8	1450	1 100 - 5 500	1,95 kW	-	-	26,0
NEX 200	2"	150,0	1450	1 600 - 8 000	2,60 kW	5,20 kW	7,60 kW	48,0
NEX 300	2"	208,0	1450	3 000 - 12 000	3,90 kW	7,70 kW	11,50 kW	50,0
NEX 400	2"	276,0	1450	5 000 - 15 000	5,00 kW	10,00 kW	15,10 kW	55,0
NFX 750	3"	555,0	700	7 000 - 22 500	7,90 kW	12,70 kW	-	180
NFX 1000	3"	740,0	700	10 000 - 30 000	8,80 kW	15,7 kW	-	193

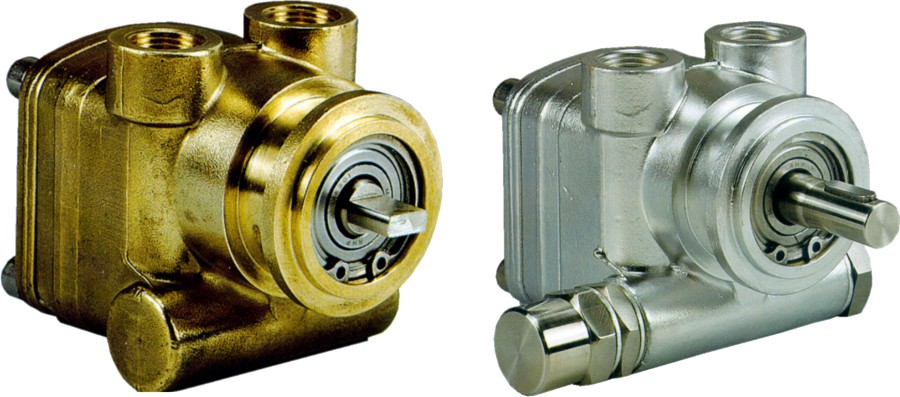

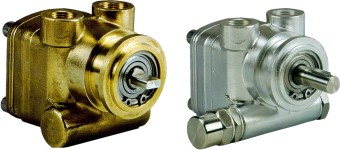

Pompy zębate W - WP i WL

Pompy do stosunkowo wysokich ciśnień (nawet do 15 bar) używane w maszynach dystrybuujących napoje, w układach odwróconej osmozy, autoklawach oraz do tłoczenia i odmierzania różnych cieczy o małej lepkości bez właściwości samosmarująych. Dopuszczalna temperatura to 40°C dla cieczy o lepkości do 20 cP i 150°C (wykonanie specjalne) do 3 000 cP. Wykonanie standardowe przeznaczone jest do lepkości 60 cP.

Oznaczenia materiałowe:
Z – mosiądz, X – stal nierdzewna 316L.

Oznaczenia typów:
WPL – pompa z wałkiem przystosowanym do standardowych silników B3/B14,
WPP – pompa ze specjalnym, płaskim, końcem wału.
Wykonanie WPP umożliwia bardzo prostą wymianę popularnych pomp łopatkowych na ten model, z uwagi na zgodność wymiarów przyłączeniowych.

Na życzenie dostępne także wykonania:
– z wbudowanym zaworem bezpieczeństwa,
– uszczelnienie SiC/SiC/Viton lub SiC/SiC/PTFE,
– koła zębate z tworzywa sztucznego,
– polerowanie,
– uszczelnienie mechaniczne umożliwiające pracę pompy w obu kierunkach,
– silniki jednofazowe lub inne - specjalne.

model	przyłącza	wydajność nominalna	wydajność nominalna	obroty	moc	masa
WP 2	3/8"	2 l/min	0,12 m³/h	1450 obr/min	0,18kW	2,0kg
WP 4	3/8"	4 l/min	0,24 m³/h	1450 obr/min	0,25kW	2,5kg
WP 8	3/8"	8 l/min	0,36 m³/h	1450 obr/min	0,37kW	3,0kg

Parametry podane dla oleju o lepkości 6°E, przy przeciwciśnieniu 10 bar. Moc zalecana dla ciśnień do 10 bar. Masa pompy bez silnika. Pompy te mogą pracować przy obrotach do 3 000 obr/min.

Download

Katalogi

Cucchi - pompy zębate z zazębieniem zewnętrznym - katalog ogólny [269 KB]
